لزوم استفاده ازاتصالات سینی کابل از چند جنبه فنی و ایمنی قابل بررسی است. این اتصالات برای تکمیل مسیر سینی کابل و اطمینان از عملکرد صحیح سیستم کابل‌کشی به کار می‌روند. دلایل اصلی استفاده از این اتصالات عبارت‌اند از: تغییر مسیر کابل‌ها: در نقاطی که کابل‌ها نیاز به تغییر جهت دارند (مانند زانوها، تغییر ارتفاع، انشعاب و غیره)، از اتصالات مخصوص مانند زانویی، سه‌راهی، چهارراهی و رابط استفاده می‌شود.پیوستگی مکانیکی: اتصالات سینی کابل باعث اتصال محکم و پایدار قطعات مختلف سینی کابل به یکدیگر می‌شوند و از جابه‌جایی و لرزش آن‌ها جلوگیری می‌کنند. پیوستگی الکتریکی و ارتینگ: استفاده از اتصالات فلزی مناسب و اتصال آن‌ها به سیستم ارت، موجب تخلیه جریان‌های نشتی و حفاظت در برابر شوک‌های الکتریکی می‌شود. زیبایی و نظم در نصب: استفاده از اتصالات استاندارد، مسیر کابل‌کشی را منظم‌تر و حرفه‌ای‌تر نشان می‌دهد.افزایش ایمنی: اتصالات صحیح مانع از آسیب رسیدن به کابل‌ها در نقاط تلاقی یا خمیدگی شده و از خطرات احتمالی مانند آتش‌سوزی یا اتصال کوتاه جلوگیری می‌کند.رعایت استانداردها: در پروژه‌های صنعتی، ساختمانی و تاسیساتی، رعایت استانداردهای نصب (مانند IEC یا NEC) مستلزم استفاده از اتصالات مجاز و استاندارد است.

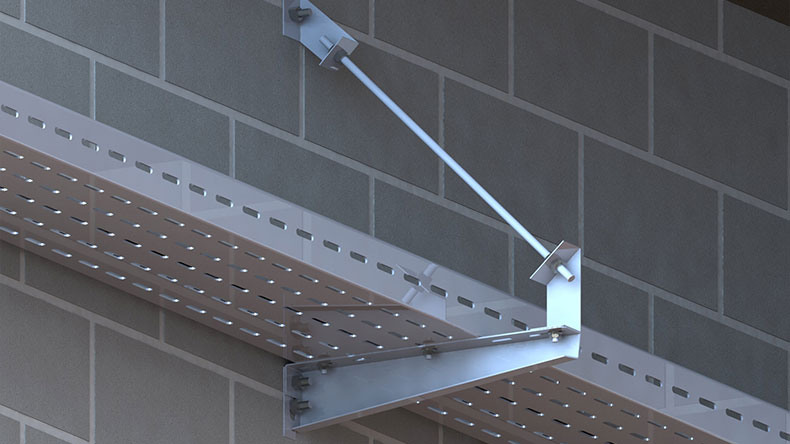

اتصالات سینی کابل؛ از نوع خارجی یا سازه ای اتصالات سینی کابل از نوع خارجی یا سازه‌ای به اتصالاتی گفته می‌شود که برای ثابت نگه داشتن سینی کابل روی سازه‌ها یا سطوح مختلف به کار می‌روند و برخلاف اتصالات داخلی (مانند زانویی یا رابط) وظیفه‌ی انتقال و نگهداری فیزیکی سینی بر عهده آن‌هاست. این اتصالات نقش مهمی در نصب، تحمل وزن، پایداری و ایمنی سیستم کابل‌کشی دارند. انواع اتصالات خارجی یا سازه‌ای سینی کابل: نگهدارنده دیواری (Wall Bracket) برای نصب سینی کابل روی دیوار، به‌صورت L شکل یا بازویی نگهدارنده سقفی (Ceiling Hanger / Threaded Rod with Clamp) استفاده در سقف‌های کاذب یا سوله‌ها، معمولاً شامل راد گالوانیزه، بست و ساپورت است پایه زمینی یا استند (Floor Stand / Pedestal) برای نصب سینی کابل در کف یا روی زمین بست اتصال به سازه (Beam Clamp / C-Clamp) برای اتصال مستقیم به تیرآهن یا سازه فلزی ساپورت نردبانی یا کنسول ترکیبی مناسب برای مسیرهای پیچیده یا بار زیاد

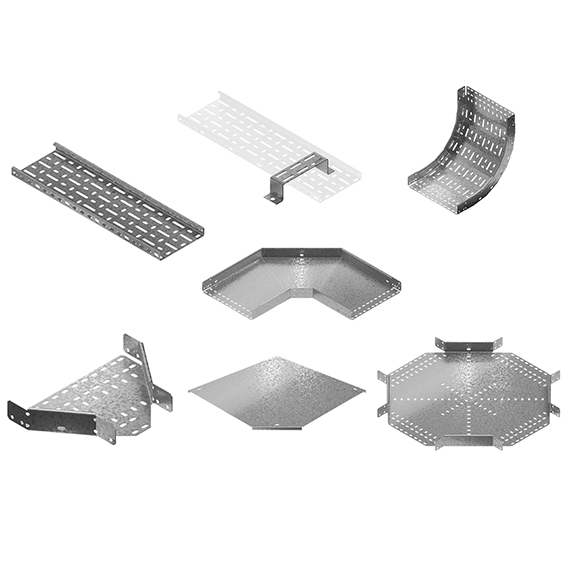

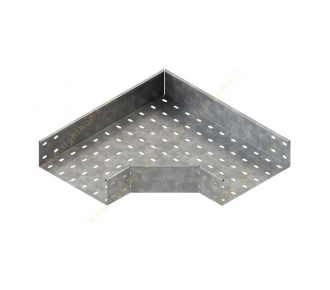

اتصالات سینی کابل از نوع داخلی اتصالات سینی کابل از نوع داخلی (یا اتصالات مسیر) به آن دسته از قطعات گفته می‌شود که برای تغییر مسیر، اتصال و انشعاب خود سینی کابل‌ها به یکدیگر استفاده می‌شوند. این اتصالات در مسیر کابل‌کشی نصب می‌شوند و مستقیماً با انتقال کابل‌ها در ارتباط‌اند. انواع اتصالات داخلی سینی کابل: رابط مستقیم (Straight Connector / Splice Plate) برای اتصال دو سینی کابل در امتداد یکدیگر، معمولاً با پیچ و مهره نصب می‌شود. زانویی افقی (Horizontal Elbow / Bend) برای تغییر جهت مسیر در سطح افقی (چپ یا راست)، در زوایای 45 یا 90 درجه عرضه می‌شود. زانویی عمودی بالا یا پایین (Vertical Inside/Outside Elbow) برای تغییر مسیر در سطح عمودی، Inside برای تغییر مسیر به بالا، Outside برای پایین. سه‌راهی (Tee) برای انشعاب مسیر به یک طرف، محل اتصال سه شاخه سینی کابل. چهارراهی (Cross or X Connector) برای اتصال چهار مسیر متقاطع سینی کابل، استفاده در مراکز توزیع یا شبکه‌های گسترده. کاهنده عرض (Reducer) برای اتصال دو سینی با عرض‌های متفاوت، به صورت مرکزی یا جانبی (Center/Side Reducer). درپوش انتهایی (End Cap) برای بستن انتهای مسیر سینی کابل، جلوگیری از ورود گرد و غبار یا آسیب به کابل‌ها
برای انتخاب بهترین اتصالات سینی کابل، باید به چند عامل کلیدی توجه کنید تا سیستم کابل‌کشی هم از نظر فنی و هم از نظر ایمنی عملکرد درستی داشته باشد. در ادامه مهم‌ترین مراحل و معیارهای انتخاب را توضیح می‌دهم: نوع مسیر کابل‌کشی زاویه‌دار یا مستقیم بودن مسیر تعیین می‌کند چه نوع اتصالی نیاز است (مثلاً زانوئی ۹۰ درجه، زانویی عمودی، سه‌راهی و...). اگر مسیر دارای تغییر ارتفاع باشد، به اتصالات عمودی نیاز دارید. نوع و اندازه سینی کابل اتصالات باید هم‌سایز با سینی کابل باشند (عرض، ارتفاع و ضخامت). نوع سینی (مشبک، نردبانی، کانالی) باید با نوع اتصال مطابقت داشته باشد. جنس و پوشش اتصالات بسته به محیط نصب (داخل ساختمان، فضای باز، محیط‌های صنعتی، مرطوب یا خورنده): ظرفیت بار و ایمنی مکانیکی بررسی کنید که اتصال بتواند وزن کابل‌ها و فشار وارد شده را تحمل کند. اتصالات با ضخامت و استحکام مناسب انتخاب شوند. استانداردهای نصب و تاییدیه‌ها اطمینان حاصل کنید اتصالات مورد نظر مطابق با استانداردهای بین‌المللی (مثل IEC، NEMA یا UL) باشند. سهولت نصب برخی اتصالات دارای طراحی ماژولار یا سریع نصب هستند که در پروژه‌های بزرگ صرفه‌جویی زمانی ایجاد می‌کنند
استانداردهای سینی کابل رعایت استانداردهای سینی کابل (Cable Tray Standards) برای اطمینان از ایمنی، دوام، و عملکرد صحیح سیستم‌های کابل‌کشی ضروری است. این استانداردها جنبه‌های مختلفی از طراحی، ساخت، نصب و تست سینی کابل را شامل می‌شوند. در ادامه مهم‌ترین استانداردها و نکات کلیدی مرتبط با سینی کابل را آورده‌ام: استانداردهای بین‌المللی رایج استاندارد NEMA VE1 (آمریکا) مربوط به طراحی، ساخت، و تست سینی کابل‌ها. شامل مواردی مثل نوع سینی (نردبانی، مشبک، کانالی)، جنس (آلومینیوم، فولاد، PVC)، بار مجاز و مقاومت مکانیکی. سینی‌ها طبق کلاس بار (Load Class) دسته‌بندی می‌شوند. استاندارد IEC 61537 (اروپا/بین‌المللی) استاندارد جامع بین‌المللی برای سینی کابل فلزی و غیرفلزی. شامل الزامات مربوط به: مقاومت در برابر خوردگی، ظرفیت بارگذاری، تست‌های حرارتی و مکانیکی، سیستم اتصال به زمین (Earthing)، ایمنی الکتریکی و نصب نکات مهم در رعایت استانداردها جنس و پوشش سینی باید مطابق با شرایط محیطی باشد (مثلاً گالوانیزه گرم برای فضای باز). در استانداردها نوع پوشش (زینک، رنگ پودری، استیل ضدزنگ) مشخص می‌شود. سیستم ارت (Earthing System) طبق استاندارد IEC، سینی کابل باید قابلیت اتصال به سیستم ارتینگ را داشته باشد تا در صورت عبور جریان خطا، ایمنی حفظ شود. فواصل نصب پایه‌ها (Support Span) در استاندارد NEMA، بسته به کلاس بار، فاصله مجاز بین پایه‌های نگهدارنده تعیین می‌شود (مثلاً 1.5 تا 3 متر). ظرفیت بارگذاری (Load Capacity) باید سینی مناسب با وزن کابل‌ها و شرایط فیزیکی انتخاب شود. استانداردها معمولاً جدول‌هایی برای مقایسه ظرفیت بار در شرایط مختلف دارند. شناسایی و نشانه‌گذاری مسیر سینی کابل باید دارای برچسب‌ها یا نشانه‌گذاری مشخص باشد، بویژه در تاسیسات صنعتی.
