درپوش پلاستیکی در پروژه های سیم کشی برق همراه با جعبه تقسیم‌ها به وفور مورد استفاده قرار می‌گیرند. از طرفی جعبه تقسیم برق به عنوان یکی از لوازم و تجهیزات کاربردی در شبکه های برق رسانی میباشد. وظیفه اصلی آنها توزیع برق و انشعاب گیری از طریق اتصالات داخلی و ترمینال‌ها است.
اگر به بدنه ی این باکس های فلزی دقت کرده باشید دارای چندین سوراخ هستند. خصوصا نمونه های جعبه تقسیم آلومینیومی که سوراخ‌ها قلع آویز کاری یا رزوه دار می‌باشند که محل ورود لوله های برق هستند. به این صورت که لوله‌ها از طریق انواع اتصالات مانند گندها وارد جعبه تقسیم می‌شوند. درنتیجه کابل‌ها بدون آنکه با محیط بیرون تماس داشته باشند اتصالات خود را در محل ترمینال برقرار میکنند.
اما در مواقعی ممکن است یک یا دو سوراخ از جعبه تقسیم برق مورد استفاده قرار نگیرد. در چنین شرایطی ما نمی توانیم این سوراخ‌ها را کاملا باز و به حالت خود رها کنیم. زیرا در چنین شرایطی عوامل محیطی از قبیل گرد و غبار، حشرات و غیره وارد باکس می‌شوند.
این عوامل در صورتی که در محل اتصال کابل های برق قرار بگیرند عملا سیستم برق رسانی را مختل میکنند. لذا بهتر است داخل باکس کاملا ایزوله باشد. ما می‌توانیم از درپوش پلاستیکی به شکلی هوشمندانه استفاده کنیم و به عنوان یک قطعه کورکن سوراخ هایی که غیرقابل استفاده بودند را پر کنیم.
طریقه استفاده بسیار آسان است. با توجه به آنکه درپوش پلاستیکی بصورت رزوه ای طراحی شده اند و در طرف مقابل باکس های برق نیز در محل حفره یا سوراخ‌ها گلاویز کاری شده اند، می‌توان این درپوش‌ها را در محل سوراخ پیچ کرد.
شما میتوانید درپوش‌ها را به صورت دستی پیچ کنید اما به جهت آنکه بر روی درپوش یک شیار وجود دارد با یک پیچ گوشتی ساده می‌توان آن را کاملا بر روی جعبه تقسیم برق محکم کرد. این نکته را در نظر داشته باشید که تا انتهای آخرین رزوه پیچ شوند تا به صورت کاملا پایدار باقی بمانند.
نکات مرتبط با خرید درپوش پلاستیکی جعبه تقسیم
از آنجاییکه انواع درپوش پلاستیکی در سایزبندی های مختلف به عنوان لوازم جانبی پرکاربرد برای جعبه تقسیم‌ها استفاده می‌شوند. در زمان خرید باید یکسری نکات مهم را مدنظر قرار دهیم. در برخی مواقع ممکن است عوامل اجرایی در پایان و تکمیل پروژه کابل کشی و نصب جعبه تقسیم‌ها مراحل اتصال درپوش های پلاستیکی را آغاز کنند. زیرا در همان ابتدای کار امکان دارد بطور دقیق مشخص نباشد که چه تعداد درپوش‌ها را باید مورد استفاده قرار دهیم.
در واقع حفره های خالی جعبه تقسیم‌ها شناسایی می‌شوند و براساس تعداد سوراخهایی که از لوله برق استفاده نشده است از این درپوش‌ها به کار گرفته خواهد شد. پس شمار دقیق درپوش های پلاستیکی جزو اولویت های خرید است. در مرحله بعد سایزبندی این درپوش‌ها اهمیت دارد. اگر بر روی این درپوش های پلاستیکی نگاهی بیاندازید میبینید ابعاد ساختاری آنها به صورت Pg در نمره های گوناگون مشخص شده است که در حال حاضر رایج ترین آنها در نمره های pg11 تا pg29 است.
این سایز بندی‌ها بر اساس ابعاد حفره های خالی جعبه تقسیم‌ها میباشد و شما باید سایز مناسب را انتخاب کنید تا این درپوش‌ها قابلیت نصب داشته باشند. المان مهم بعدی که باید در فرایند خرید به آن توجه داشته باشیم رزوه دار بودن این درپوش‌ها است. بسیاری از مدل‌ها ممکن است بدون رزوه باشند. درنتیجه قابلیت پیچ خوردن بر روی باکس هایی همچون جعبه تقسیم آلومینیومی قلاویز کاری شده را ندارند.
خصوصا درپوش پلاستیکی که برای جعبه تقسیم های پلیمری به کار گرفته می‌شوند. برای اکثر جعبه تقسیم های فلزی مدلهای رزوه دار این درپوش‌ها بهترین کارایی را خواهند داشت. نکته نهایی اینکه حتما از تولیدکنندگان معتبر خرید خود را انجام دهید تا علاوه بر اطمینان از کیفیت محصولات بتوانید قیمت مناسبی را نیز پرداخت کنید.
استفاده از درپوش پلاستیکی برای مدل های مختلف جعبه تقسیم‌ها
اگرچه درپوش های پلاستیکی که دارای پایه های رزوه ای هستند بیشتر مناسب باکس های با ورودی و خروجی قلاویزکاری شده مناسب می‌باشند اما برای سایر باکس های برق مانند جعبه تقسیم های پلاستیکی و همچنین جعبه تقسیم های گالوانیزه نیز نمونه های خاصی از این درپوش‌ها طراحی شده است که شما میتوانید به مسدود کردن دهانه های باز این باکس‌ها بپردازید.
در طراحی مدل های خاص جعبه تقسیم پلاستیکی یک حالت پانچ پران وجود دارد. یعنی یک لایه از پلاستیک یا فلز در دهانه سوراخ‌ها قابلیت جدا شدن دارند. لذا زمانی که شما نیازی به نصب لوله‌ها در برخی از سوراخ های جعبه تقسیم ندارید میتوانید لایه های پانچ پران را جدا نکنید. اما برای مدل های آلومینیومی و همچنین باکس های چدنی یک قلاویزکاری در داخل پانچ وجود دارد که شما به راحتی میتوانید درپوش پلاستیکی را درون آنها پیچ کنید.
بنابراین این درپوش‌ها طراحی های گوناگونی دارند و هر کدام برای باکس های برق قابل استفاده هستند. نه تنها برای جعبه تقسیم‌ها امکان دارد تابلوهای برق و باکس هایی که به لوله‌ها متصل می‌شوند نیز به این درپوش‌ها احتیاج داشته باشند. در مجموع کاربری این درپوش پلاستیکی بسیار حیاتی و ضروری میباشد.
استفاده از ساختار رزوه ای برای پایداری بیشتر درپوش‌ها
تصور کنید که انواع درپوش پلاستیکی در مدل های گوناگون در محل ورودی به دهانه پانچ هیچگونه رزوه ای نداشته باشند. در این صورت پایداری آنها کامل نخواهد بود و امکان دارد با کوچکترین تنش یا ضربه از جای خود جدا شوند. پس مهندسین حوزه طراحی برای آنکه این درپوش های پلاستیکی قابلیت جدا شدن از بدنه باکس را نداشته باشند شما باید به دفعات آنها را درون پانچ پیچ کنید.
این موضوع در مواقعی اهمیت بالایی دارد که جعبه های تقسیم در معرض تنشهای زیادی قرار دارد. البته این درپوش‌ها فقط برای باکس های با کاربری ساده استفاده می‌شوند و کارایی خاصی برای انواع جعبه تقسیم مانند نمونه های ضد انفجار ندارند. به همین دلیل باید دقت داشته باشیم که چه نوع درپوش هایی را برای چه نوع باکس هایی خریداری خواهیم کرد.
آیا همیشه باید همراه با جعبه تقسیم درپوش پلاستیکی نیز خریداری شود؟
یکی از سوالات اساسی که مطرح می‌شود دقیقا همین موضوع است. درواقع شما باید ببینید که چه تعداد از پانچ های بدنه باکس‌ها خالی است تا بتوانید به خرید درپوش پلاستیکی بپردازید. لذا حتما نیاز نیست که در کنار باکس‌ها این درپوش‌ها را خریداری کنید و میتوانید آنها را پس از تکمیل پروژه و نصب باکس های برق و همچنین لوله های برق انجام دهید. این کار چند مزیت مهم برای شما دارد. اول آنکه هزینه شما برای تعداد دقیق این درپوش‌ها حفظ می‌شود و پس از اتمام کار اضافه نمی آیند.
پیامدهای عدم استفاده از درپوش پلاستیکی بر روی جعبه تقسیم
همانطور که ذکر شد اولویت اصلی برقراری امنیت در حین نصب و اجرای شبکه پشتیبانی کابل و همچنین اتصال باکس های تقسیم و بعد از اتمام کار است. اگر به بدنه این باکس‌ها دقت داشته باشید مقاومت بسیار بالایی دارند. در کنار اینها برای ایزوله سازی و جداسازی اتصالات و ترمینال های داخل باکس نسبت به محیط بیرون از یک درپوش نیز استفاده می‌شود.
برای همه باکس های تقسیم درپوش وجود دارد. هم برای جعبه تقسیم های پلاستیکی، نمونه های آلومینیومی، گالوانیزه و حتی استیل نیز از این درپوش‌ها بر روی بدنه باکس استفاده می‌شود. همه اینها اهداف خاصی را دنبال میکنند و آن جلوگیری از بروز آسیب یا تماس در محل اتصالات و ترمینال‌ها است. درپوش های حفره بدنه نیز دقیقا چنین هدفی را دنبال میکند.
مسدود نشدن حفره های بدنه باکس هر نوع المان خارجی را وارد جعبه تقسیم خواهد کرد. حتی یک گرد و غبار ساده نیز با نشستن روی اتصالات باعث اختلال در جریان برق می‌شود. از طرفی اگر محیط کاری و صنعتی دارای ریز گردها، غبارات و حتی گازهای اشتعال زا باشند در صورت بروز اتصالات کوتاه در داخل باکس واقعه آتش سوزی قطعی خواهد بود.
البته این موضوع بیشتر برای جعبه تقسیم های ضد انفجار صدق میکند. اما در هر حال محیط باکس یا جعبه تقسیم نباید با فضای اطراف در تماس باشد و همه منافذ یا همان حفره‌ها با درپوش پلاستیکی باید بسته شوند. در تولیدی درپوش پلاستیکی نیز رویکرد تنوع سایز مدنظر قرار میگیرد.
جنس و متریال ساخت درپوش پلاستیکی

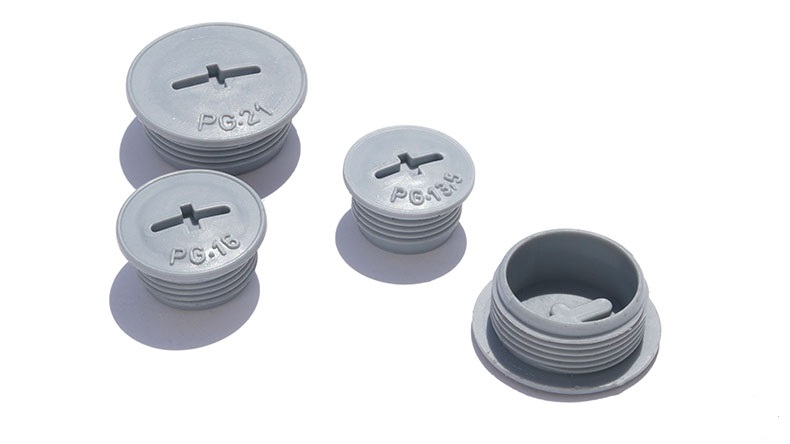

درپوش پلاستیکی جعبه تقسیم برق ساخته شده از با کیفیت ترین پلیمرهای ساختار یافته pvc میباشد. جنس پلاستیک آن تراکم بالایی دارند. به همین دلیل جزو پلیمرهای سخت تلقی می‌شوند. به جهت طراحی رزوه دار خود به راحتی قابلیت باز و بست دارند.
مزیت های بسیار زیادی را می‌توان برای متریال pvc سخت ذکر کرد که از جمله آن ساختار کاملا نسوز و مقاومت در برابر عوامل محیطی نظیر رطوبت است. از طرفی جنس خشک و شکننده ای ندارند و با کمترین اعمال نیرو دچار تخریب ساختاری، انحراف و شکستگی رزوه‌ها نمی شوند. لذا در صورت استفاده صحیح و اصولی برای همیشه برای شما کارایی دارند و نیازی به خرید مجدد در دوره های زمانی بعد نیست.
ابعاد و سایز درپوش پلاستیکی مخصوص جعبه تقسیم

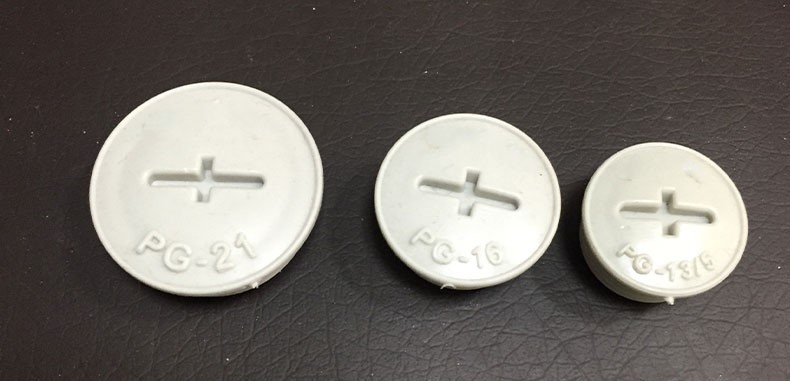

از آنجایی که سوراخهای جعبه تقسیم برق از لحاظ سایز و قطر ابعاد مختلفی دارند لذا درپوش‌ها نیز بنا به همین سایزبندی طراحی و تولید شدند. از جمله سایزهای رایج و پرکاربرد که برای درپوش پلاستیکی مخصوص جعبه تقسیم وجود دارد در اندازه های Pg11 , pg13 5 , pg16 , pg21 , pg29 است. بنابراین طیف گسترده ای از سایزبندی‌ها را شامل می‌شود و شما میتوانید برای هر نوع جعبه تقسیم که دارای حفره های قلاویزکاری شده هستند از این درپوش پلاستیکی استفاده کنید.
تا اینجای کار به معرفی کامل انواع درپوش پلاستیکی مخصوص جعبه تقسیم پرداختیم. با توجه به آنکه این درپوش‌ها، نمونه های مختلفی دارند و برای کاربری های متعدد از آنها استفاده می‌شود در ادامه مقاله به شرح مدل های دیگر آن می‌پردازیم.
درپوش لوله برق
درپوش پلاستیکی جزو قطعات جانبی همراه با انواع لوله برق فولادی می باشد. این درپوش ها با توجه به نوع طراحی و ساختاری که دارند معمولاً در دو انتهای لوله برق مورد استفاده قرار می گیرند. کیفیت ساخت بالا، ساختار الاستیکی و همچنین کاربردی سهل و آسان از ویژگی های ارزشمند این محصول می باشد. مزیت های بسیار زیادی را برای استفاده از درپوش های پلاستیکی به منظور حفاظت بیشتر از لوله های برق می توان برشمرد.
اگرچه به عنوان یک قطعه جانبی یا جزئی قلمداد می شوند اما عدم استفاده از آن در مواردی منجر به آسیب دیدن لوله های فولادی شده است. ممکن است این سوال برای شما به وجود آید که چگونه این درپوش ها می توانند ایمنی بیشتری برای لوله ها فراهم کنند. در این مقاله قصد داریم با معرفی کامل درپوش پلاستیکی در ارتباط با مکانیزم عملکردی و اهداف مرتبط با استفاده از این درپوش ها بپردازیم. پس به ادامه مقاله توجه فرمایید.
جنس بسیار مرغوب، مقاوم و باکیفیت درپوش پلاستیکی
این درپوش‌ها به این دلیل استفاده می‌شوند تا لوله‌ها به صورت کاملا صحیح و سالم و بدون آسیب دیدگی جزئی و کلی به محل پروژه انتقال یابند. با توجه به متراژ به نسبت بلندی که لوله‌ها پس از بسته بندی دارند باید ۲ انتهای آنها کاملا مسدود شود. نوع پلیمر و جنس متریالی که برای ساخت درپوش پلاستیکی استفاده شده است بسیار مرغوب و با کیفیت است.
به این صورت که خاصیت ارتجاعی و انعطاف پذیری خوبی دارد. درنتیجه کارکنان بسته بندی لوله به راحتی میتوانند آنها را در ۲ انتهای لوله قرار دهند. از طرفی اگر لوله‌ها در معرض ضربه یا افتادن از ارتفاع قرار بگیرند رزوه های خارجی دچار شکستگی و انحراف نمی شود. نه تنها برای انواع لوله برق بلکه برای طیف گسترده ای از لوله های مخصوص انتقال سیالات نیز استفاده می‌شوند. البته برای چنین لوله هایی یک ساختار متفاوتی از درپوش پلاستیکی طراحی خواهد شد.
این درپوش‌ها به راحتی دچار پارگی و خوردگی نمی شوند. ابعاد آنها به شکل کاملا دقیق طراحی شده است تا در زمان قرارگیری در انتهای لوله کاملا روی آنها فیت شوند. به این صورت که در زمان نصب به راحتی قابلیت جداسازی ندارند و شما باید یک نیروی به نسبت بالایی را اعمال کنید تا بتوانید این درپوش‌ها را از لوله‌ها خارج کنید.
این یک مزیت بسیار مهم و ارزشمند محسوب می‌شود که در زمان حمل و نقل و انتقال لوله‌ها شاهد باز شدن درپوش پلاستیکی به صورت اتفاقی نخواهیم بود. این نوع تدابیر حفاظتی برای لوله‌ها انجام می‌شود. حال آنکه اتصالات لوله برق به صورت جداگانه تا محل پروژه منتقل می‌شوند.
حفظ ساختار لوله های فولادی با درپوش پلاستیکی
همانطور که گفته شد درپوش پلاستیکی در دو انتهای لوله فولادی برق قرار می گیرد. برای پاسخ به این سوال که اهداف استفاده از درپوش پلاستیکی چیست باید بگوییم که زمانی که لوله های فولادی طراحی و تولید می‌شوند و آماده ارسال به بازار هستند، تنش های بسیار زیادی آنها را تهدید می کند. ممکن است گرد و غبار یا رطوبت داخل لوله ها نفوذ کند. لذا این آلاینده های محیطی قطعا می توانند ساختار داخلی لوله را به صورت کاملاً تدریجی تخریب کنند. در نتیجه زمانی که شما کابل ها را درون لوله ها قرار می دهید نمی توان یک حفاظت فیزیکی ایده آلی را فراهم کرد.
در کنار آن، امکان دارد که اجسام و عناصر مختلفی در مسیر داخلی لوله قرار بگیرد و باعث انسداد آن شود. مسدود شدن داخل لوله استفاده از آنها را مختل میکند. پس در پروژه های صنعتی حتماً باید داخل لوله ها و جداره داخلی آن کاملاً سالم باشد. درپوش های پلاستیکی زمانی که در دو طرف لوله قرار می گیرند هم از رطوبت و گرد و غبار جلوگیری می کنند و هم اینکه میتوانند مانع ورود اجسام جهت انسداد لوله شوند. پس همانطور که میبینید اگرچه قطعه جزئی و کوچکی است اما فوق العاده ارزشمند و دارای یک کاربری تکنیکال می باشد.
حفاظت از رزوه های لوله با درپوش پلاستیکی
رزوه ها جزو المان بسیار حیاتی بر روی لوله های فولادی برق می باشند. این رزوه ها شرایطی را فراهم میکنند تا عملیات پیچ شدن اتصالات به خوبی انجام شود. اما نکته بسیار مهمی که باید به آن توجه کنیم این است که با توجه به ساختار ظریف محل رزوه عملاً در اثر ضربه یا هرگونه نیروی خارجی و فشار قابلیت آسیب دیدن دارد.
پس ما باید کلیه اقدامات لازم برای حفاظت فیزیکی از این ناحیه از لوله ها را انجام دهیم. این آسیب دیدگی می تواند در زمان های بعد از تولید مانند بار زدن لوله ها و زمان تخلیه اتفاق بیفتد. اما اگر از درپوش پلاستیکی بر روی رزوه های لوله استفاده می کنید قطعاً از بروز هرگونه آسیب به آنها جلوگیری کرده‌اید. با استفاده از درپوش پلاستیکی دیگر شاهد شکستگی یا لب پر شدن رزوه های لوله نخواهید بود.
انواع درپوش پلاستیکی لوله فولادی برق
درپوش پلاستیکی به دو نوع نری و مادگی طبقه بندی می شود. نمونه هایی که به صورت نری طراحی و ساخته می شوند می توانند در داخل لوله قرار بگیرند. نمونه‌های مادگی درپوش پلاستیکی لوله فولادی برق غالباً در قسمت خارجی لوله و بر روی رزوه ها قرار می گیرند. هر کدام از این ها از لحاظ ویژگی های عملکردی می توانند حفاظت خوبی را در جهت جلوگیری از نفوذ هر گونه عامل خارجی به داخل لوله داشته باشند.
اگر قسمت خارجی لوله و همچنین ناحیه انتهای آن دارای رزوه نمی باشد می توانید نمونه های نری درپوش های پلاستیکی را خریداری کنید. اما اگر دو انتهای لوله دارای رزوه است حتما باید دقت داشته باشید که از مدلهای مادگی درپوش پلاستیکی استفاده کنید تا حفاظت ایده آلی بر روی رزوه های خارجی لوله به وجود آید.
سایز بندی های مختلف این درپوش ها
لوله فولادی برق برای اینکه قابلیت پشتیبانی و حمایت از اکثر کابل های الکتریکی را داشته باشد غالبا در سایز بندی های گوناگون طراحی و تولید می شود. قطر این لوله ها متغیر است و از نمونه های کوچک تا بزرگ طبقه بندی می شوند. در ارتباط با انتخاب درپوش پلاستیکی لوله فولادی برق نیز این قاعده را همواره باید مد نظر قرار دهیم که درپوش هایی را تهیه کنید که از لحاظ سایز کاملا سازگار با لوله مورد نظر باشد. طبیعتاً شما نمی توانید در پوش های سایز کوچک را برای لوله هایی که قطر بزرگتری دارند استفاده کنید.
اگرچه این درپوش ها دارای یک ساختار پلاستیکی و انعطاف پذیر هستند اما این بدان معنا نیست که شما بتوانید با اعمال نیرو و فشار مضاعف آنها را بر روی لوله هایی که دارای قطر بیشتری هستند استفاده کنید. سایز بندی هایی که برای این قطعات در نظر گرفته می شود دقیقا متناسب با سایز لوله هاست. همانطور که میدانید سایزهای لوله فولادی برق در انواع pg13.5 تا pg48 می باشد. لذا در زمان خرید با ارائه سایز لوله می توانید درپوش مناسب لوله مورد نظر را خریداری کنید.
جلوگیری از آسیب به لوله ها در مراحل مختلف
به طور کلی سه مرحله برای جابجایی لوله ها در نظر گرفته می شود. این مراحل شامل بارگیری، حمل و نقل لوله ها و در آخر تخلیه آنها می باشد. در هر کدام از این مراحل امکان آسیب به آنها وجود دارد. پس شما میتوانید با استفاده از درپوش پلاستیکی در طول مسیر نقل و انتقال لوله ها به محل پروژه امنیت کامل را ایجاد کنید.
خرید انواع اتصالات لوله فولادی برق از گروه صنعتی KBN
مشتریان گرامی می توانند علاوه بر تهیه انواع درپوش های پلاستیکی، سایر قطعات کاربردی دیگر مانند بوشن ها، سه راهی درب دار، کاندولت ها و بست چنگالی را به عنوان مهمترین قطعات اتصال دهنده در شبکه های لوله کشی از گروه صنعتی KBN خریداری کنند. جهت دریافت اطلاعات تکمیلی در ارتباط با خرید محصولات و آگاهی از قیمت آنها با کارشناسان ما در تماس باشید.
